Rockwell DAKOMASTER 300

DAKOMASTER 300

Automatischer Härteprüfer für Rockwell, Super-Rockwell, Brinell, Vickers- und Shore-Prüfverfahren in Übereinstimmung mit ASTM und DIN EN ISO Normen. Der Dakomaster 300 ist ein Top-Level-Härteprüfer mit einem breiten Touchscreen, der eine einfache Prüfplanung und eine einfache Protokollierung ermöglicht. Statistiken und Diagramme werden automatisch generiert und können im Archiv gespeichert werden. Benutzerfreundliche Bedienoberfläche mit Umrechnungstabellen. Der Härteprüfer ist vollautomatisiert mit automatischem Messkopf und einer großen Auflage für sperrige Bauteile. Die Prüflast wird durch Kraftmessdosen aufgebracht und im „Closed Loop“ elektronisch geregelt (Pat. Affri).

Für die Härteprüfung an nahezu allen Metallen: Eisen, Stahl, vergüteter Stahl, Gusseisen, Messing, Aluminium, Kupfer und Metalllegierungen.



KEY-FACTS

Die optimale Maschine für Ihre Anwendungen.

  • Prüflasten: von 1 - 250 kgf (9,807 - 2452 N)
  • Rockwell DIN EN ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR  /  HRN - HRT
  • Brinell HBWT DIN EN ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 - HB 2,5 MPa (N/mm²)
  • Vickers DIN EN ISO 6507 / ASTM E-384 (nur Eindruck): HV1 - HV3 - HV5 - HV10 - HV15 - HV20 - HV30 - HV50 - HV100

Technische Features

DAKOMASTER 300
Normen
DIN EN ISO 6506-2 / DIN EN ISO 6507-2 / DIN EN ISO 6508-2 / DIN EN ISO 2039 / ISO 868 / ASTM-E18 / ASTM E-10 / ASTM E-384 / ASTM 2240 / JIS
X-Y Prüftisch
390×295 mm
Messkopf Verfahrweg
0/300 mm Motorized
Ausladung
130 mm
Vorlast
29.4 – 98.1 N (3 – 10 kg)
Prüflasten
Rockwell: 588.4 – 980.7 – 1471 N (60 – 100 – 150 kg)
Super-Rockwell: 29.42 – 147.1 – 294.2 – 441.3 N (3 – 15 – 30 – 45 kg)

Brinell: 9.807 – 49.03 – 61.29 – 98.07 – 153.2 – 245.2 – 294.2 – 306.5 – 612.9 – 1226 – 1839 N (auf Anfrage 2452 N)
(1 – 5 – 6.25 – 10 – 15.6 – 25 – 30 – 31.2 – 62.5 – 125 – 187.5 kg – auf Anfrage 250 kg)

Vickers – Knoop: 9.807 – 29.42 – 49.03 – 98.07 – 147.1 – 196 – 294.2 – 490.35 – 980.7 N (1 – 3 – 5 – 10 – 15 – 20 – 30 – 50 – 100 kg)
Optional: 49 – 132 – 358 – 961 N (für Plastik und Gummi nach DIN EN ISO 2039)
Prüfverfahren
Rockwell: HRA – HRB – HRC – HRD – HRE – HRF – HRG – HRH – HRK – HRL – HRM – HRP – HRR – HRS – HRV
Super-Rockwell: HR15N – HR30N – HR45N – HR15T – HR30T – HR45T – HR15W – HR30W – HR45W – HR15X – HR30X HR45X – HR15Y – HR30Y – HR45Y
Brinell HBWT: HB1/10 – HB1/30- HB2.5/6.25 – HB2.5/15.625 – HB2.5/31.25 – HB2.5/62.5 – HB2.5/187.5 – HB5/25 – HB5/125 – HB5/250
Vickers (nur Eindruck): HV1 – HV3 – HV5 – HV10 – HV15 – HV20 – HV30 – HV50 – HV100
Genauigkeit
Besser als 0,5 %

MESSUNG AUF KNOPFDRUCK

Durch betätigen des Startbuttons bewegt sich der Messkopf automatisch nach unten und verspannt die Probe. Der Prüfzyklus startet im Anschluss automatisch und endet mit dem Ergebnis auf dem Digitalpanel.

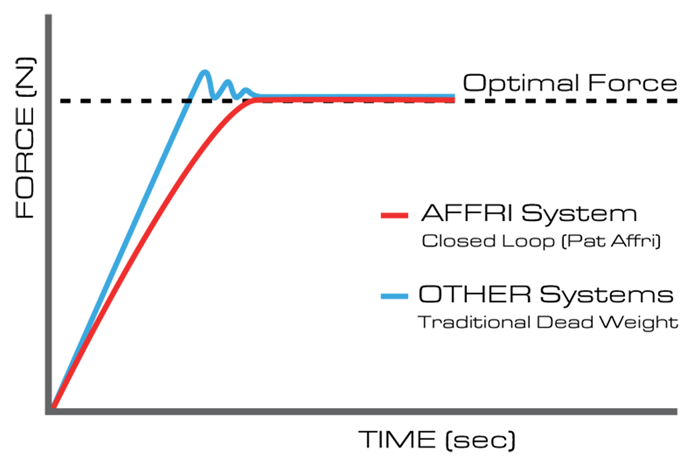

CLOSED LOOP TECHNOLOGIE (PAT. AFFRI)

Die Prüflast wird über eine Wägezellen aufgebracht und im „Closed Loop“ mit einer Frequenz von 1 khz geregelt, wodurch eine perfekte Linearität in jedem Bereich gewährleistet ist. Die Ergebnisse werden durch keine strukturelle Verformung, Fehlausrichtung oder Vibration beeinflusst.

WIEDERHOLBARKEIT + REPRODUZIERBARKEIT

Genaue Messungen schon beim ersten Test selbst unter extremen Bedingungen.

MOTORISIERTER MESSKOPF

Automatisches Verfahren des Messkopfes mit automatischem Stopp bei Kontakt mit der Probe. Insgesamt 300 mm motorisierter vertikaler Verfahrweg. Durch einen motorisierten Messkopf erhalten Sie mehr Stabilität bei ihrer Probe da Sie Bauteil nur auf der großen Grundplatte positionieren müssen und nicht noch durch eine Spindel bewegen müssen.

GROßE GRUNDPLATTE

Die Auflage des 3332 MRS kann Bauteile mit einem Gewicht von bis zu 1000kg aufnehmen. Für kleinere Bauteile gibt es extra Auflagen.

KOMPAKTER MESSKOPF

Der Messkopf der DAKOMASTER 300 ist klein und kompakt und somit auch für die Messung in Rohren mit einem Durchmesser von über 150mm geeignet.

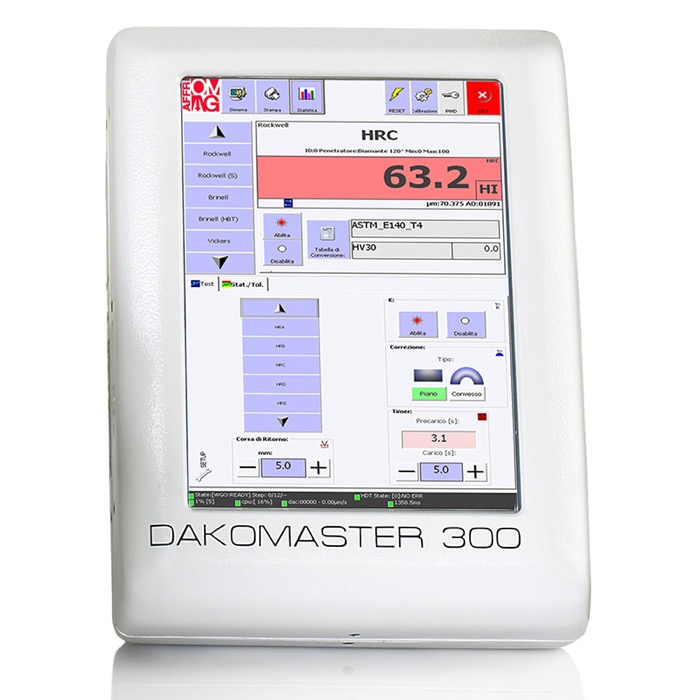

DAKOMASTER SOFTWARE

Die vorinstallierte Software steuert den gesamten Härteprüfer somit muss der Anwender während des Prüfzyklus nicht eingreifen:

Die Software ist Benutzerfreundlich und intuitiv via Touchscreen zu bedienen. Die vom AFFRI-Team entwickelte Software ist ein leistungsfähiges Analysesystem, das schnelle Prüfeinstellungen, Statistiken, Live-Grafiken und die Möglichkeit zur Speicherung von Daten oder Messergebnisse beinhaltet.

Fragen oder Interesse?

Jetzt weitere Informationen über den Dakomaster 300 und ein unverbindliches Angebot anfragen

anfragen

Weitere Produkte

SERIE EX/DRM

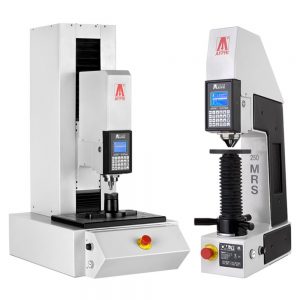

SERIE MRS
RSD MAG

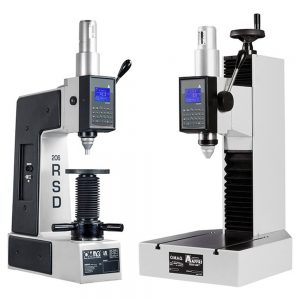

SERIE RSD
