RSD MAG

Mobil RSD MAG

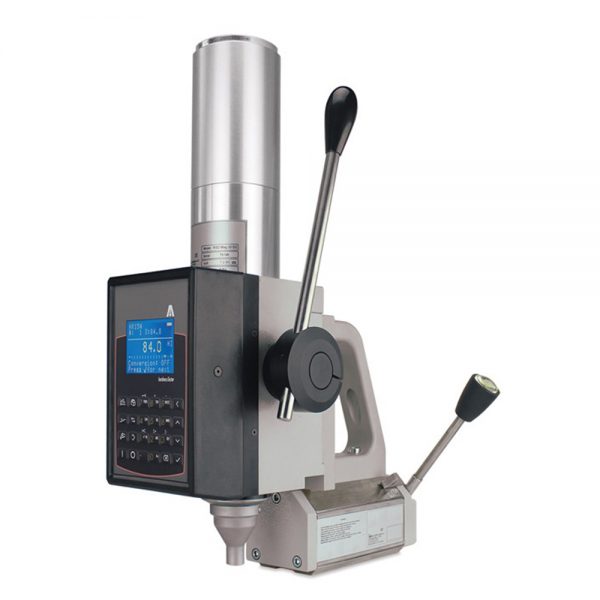

Tragbarer Härteprüfer mit Magnetstandfuß für Rockwell, Super-Rockwell, Brinell und Vickers Prüfverfahren. Das erste tragbare Härteprüfgerät, das den internationalen Härte Normen ASTM E-18, E-10, E384 und DIN EN ISO 6508, 6507, 6506 entspricht. Der RSD MAG ist ein digitaler tragbarer Härteprüfer mit manuellem Antrieb und automatischen Prüfablauf. Dank des Magnetspannfußes können auch an sehr sperrigen Bauteilen direkt in der Fertigungshalle durchgeführt werden. Die Prüfrichtung ist dabei zweitrangig da die Prüflast via dynamometrische Kraftmessdose aufgebracht wird. Eine sichere Fixierung auf nahezu jeder Oberfläche, von rund bis flach, mit selbstständiger Ausrichtung des Eindringkörpers auf die Messachse. LCD-Bildschirm, benutzerfreundliche Oberfläche, Echtzeit-Statistik und ein großer Archivspeicher sind ebenfalls im Gerät enthalten. Dieser Härteprüfer garantiert höchste Genauigkeit und Wiederholbarkeit bei jeder Messung.

Für fast alle Metalle: Eisen, Stahl, vergüteter Stahl, Gusseisen, Messing, Aluminium, Kupfer und Metalllegierungen.

KEY-FACTS

Prüflasten: von 3 - 187,5 kg (von 29,42 - 1839 N)
Rockwell DIN EN ISO 6508 / ASTM E-18: HRA - HRB - HRC - HRD - HRF - HRG - HRL - HRM - HRR / HRN - HRT
Brinell HBWT DIN EN ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 MPa (F/D2)
Vickers DIN EN ISO 6507 / ASTM E-384 (nur Eindruck): HV3 - HV10 - HV15 - HV30 - HV60 - HV100

Technische Features

	RSDMAG D2	RSDMAG D4
Normen	DIN EN ISO 6506 / DIN EN ISO 6508 / ASTM E-18 / ASTM E-10
Eindringkörper und Spannkappe Verfahrweg	0/50 mm
Vorlast	RSD: 98.1 N (10 kg)	RSD: 29.42 N (3 kg)
Prüflasten	Rockwell: 588.4 – 980.7 – 1471 N (60 – 100 – 150 kg) Vickers: 98.07 – 980.7 N (10 – 100 kg) Brinell: 98.07 – 612.9 – 1226 – 1839 N – On request 2452 N (10 – 62.5 – 125 – 187.5 kg – auf Anfrage 250 kg)	Superficial Rockwell: 147.1 – 294.2 – 441.3 N (15 – 30 – 45 kg) Vickers: 29.42 – 294.2 N (3 – 30 kg) Brinell: 153.2 – 294.2 – 306.5 N (15.625 – 30 – 31.2 kg)
Prüfverfahren	Rockwell: HRC – HRA – HRD – HRB – HRF – HRG – HRL – HRM – HRR Super-Rockwell: HRN + HRT Brinell (auf Anfrage): HB30 – HB10 – HB5 – HB2.5 MPa (F/D²) Vickers (auf Anfrage) (nur Eindruck): HV3 – HV10 – HV30 – HV100
Genauigkeit	Besser als 0,5 %

RSD MAG im Einsatz

BENUTZERFREUNDLICH

Ziehen Sie am Auslösehebel und binnen Sekunden erscheint das Messergebnis auf dem Display. Es ist so einfach.

Egal wo Sie prüfen möchten, platzieren Sie den RSD und verbinden Sie ihn mittels Standfuß mit dem Bauteil
Durch den großen Magneten im Standfuß bleibt der RSD immer sicher an seinem Platz
Starten Sie den Prüfablauf und binnen kürzester Zeit erhalten Sie das Ergebnis

Sicherer Stand auf fast jeder Oberfläche, von rund bis flach, mit Selbstausrichtung des Eindringkörpers auf die Messachse. Dieser Härteprüfer garantiert höchste Genauigkeit und Wiederholbarkeit bei jeder Messung.

DAS AFFRI SYSTEM

Die Prüflast wird durch eine dynamometrische Kraftmessdose erzeugt, wodurch eine langfristige Genauigkeit gewährleistet ist. Außerdem werden die Probleme beseitigt, die mit Härteprüfern mit Totgewichten verbunden sind. Die Ergebnisse werden durch keine strukturelle Verformung, Fehlausrichtung oder Vibration beeinflusst.

WIEDERHOLBARKEIT + REPRODUZIERBARKEIT

Genaue Messergebnisse bei der ersten Prüfung selbst unter anspruchsvollen Umgebungsbedingungen zeichnen diesen Gerätetyp aus.

RSD SOFTWARE

VON MOBIL ZUM STANDGERÄT

Um den RSD MAG vom mobilen Prüfgerät zum Standgerät zu machen, können Sie es mit 2 verschiedenen Standfüßen in unterschiedlicher Größe kombinieren. 670H oder 460L! Dieses System arbeitet dann völlig Norm konform und kann so z.B. in ihrem Labor genutzt werden ohne ein weiteres Prüfgerät zu erwerben. Die Messgenauigkeit wird dadurch natürlich nicht beeinflusst und Eigenschaften wie das schnell Spannsystem bleiben selbstverständlich auch erhalten.

SPANNSYSTEM (PAT. AFFRI)

Genaue Messungen auch auf instabilen, schmutzigen, rostigen oder öligen Bauteilen. Durch die Spannkappe wird kontinuirlich Druck auf das Bauteil ausgeübt was ein verrutschen während des Prüfablaufs verhindert.

50mm VERFAHRWEG

Der Messapparat folgt ihrem Bauteil. Somit können auch Proben mit unterschidlicher Dicke an einem Bauteil ohne Veränderungen am Härteprüfer gemessen werden.
